Спецификация | Единица | Ручной токарный станок
CW6263E | Обычный токарный станок

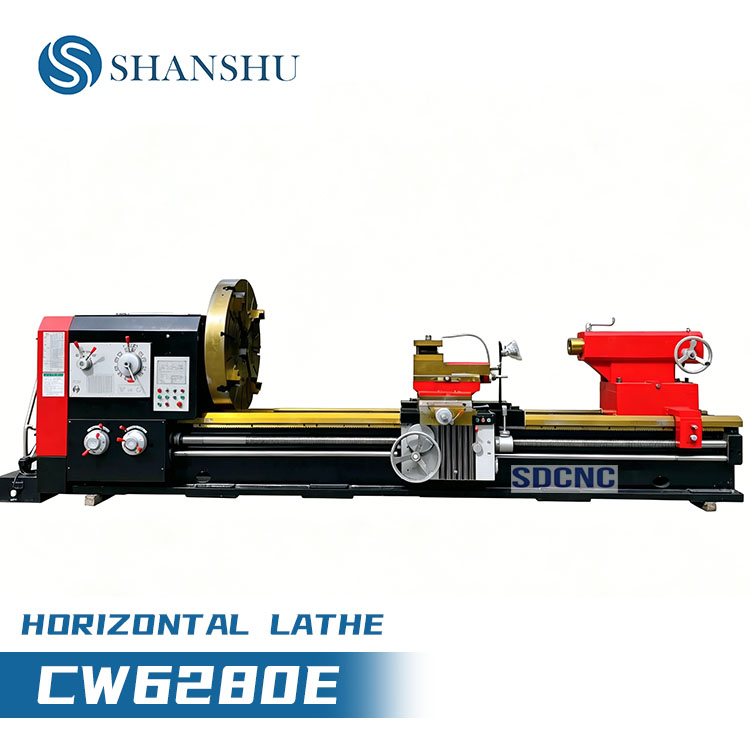

CW6280E |
Макс. Диаметр поворота над кроватью | мм | Φ630 | Φ800 |
Макс. Диаметр поворота над поперечными направляющими | мм | Φ350 | Φ480 |
Макс. Диаметр поворота в зазоре | мм | Φ800 | Φ1000 |
Длина в зазоре | мм | 350 | 350 |
Макс. длина заготовки | мм | 1000/1500/2000/3000/4000/5000/6000 |
Макс. длина резки | мм | 600/1100/1600/2600/3600/4600/5600 |
Ширина направляющих кровати | мм | 550 |
Нос шпинделя | | С11 *D11 |
Отверстие шпинделя | мм | Φ100(C11) *Φ105(D11) 0pt:Φ130(C11/D11) |
Размер патрона | мм | Φ315 | Φ400 |
Конусность отверстия шпинделя | | Метрическая 120 (1:20) Опция: Φ130-метрическая 140 (1:20) |
Макс. Крутящий момент шпинделя | Нм | 2400 |
Диапазоны скоростей шпинделя | об/мин | 7,5-1000 (18 скоростей) |
Высота центра шпинделя | мм | 315 | 400 |
Мощность двигателя шпинделя | кВт | 11 кВт (1460 об/мин/50 Гц) Опция: 15 кВт (1460 об/мин/50 Гц) |
Диаметр пиноли задней бабки | мм | Φ100 |
Ход пиноли задней бабки | мм | 250 |
Конус пиноли задней бабки | | №6 МТ |
Продольная подача (метрический винт) | мм/об | 64 скорости 1/1 0,1~1,52; 16/1 1,6~24,3 |
Продольная подача (дюймовый винт) | в/р | 64 скорости 1/1 0,0019~0,0612; 16/1 0,0305~0,98 |
Поперечная подача | мм/об | 1/2 раза продольной подачи |
Метрическая резьба (метрический винт) | мм | 0,5~240 (52 вида) | 1~240 (50 видов) |
Метрическая резьба (винт Lnch) | мм | 1~256(57 видов) | 1~256 (57 видов) |
Модульные резьбы | мм | 0,5–120 (53 вида) *0,5–128 (57 видов) | |
Дюймовая резьба | ТПИ | 28~1(34 вида)
*32~1/16(67 видов) | 14~1(26 видов)
*32~1/16(67 видов) |
Диаметральный шаг резьбы | ДП | 28~1(24 вида)*32~1/8(57 видов) |
Макс.Размер хвостовика инструмента | мм | 30X30 |
Перемещение верхнего слайда | мм | 200 |
Угол поворота верхней направляющей | ° | 士90° |
Размеры машины(Д×Ш×В) | мм | 3180×1340×1830(1000)
3630×1340×1830(1500)
4230×1340×1830(2000)
5130×1340×1830(3000)
6040×1430×1830(4000)
7120×1430×1830(5000)
8240×1430×1830(6000) | 3180×1380×1830(1000)
3630×1380×1830(1500)
4230×1380×1830(2000)
5130×1380×1830(3000)
6040×1470×1830(4000)
7120×1470×1830(5000)
8240×1470×1830(6000) |
Вес машины | кг | 4050/4350/4650/5150/
5950/6650/7450 | 4250/4550/4850/5350/
6650/7350/7850 |
