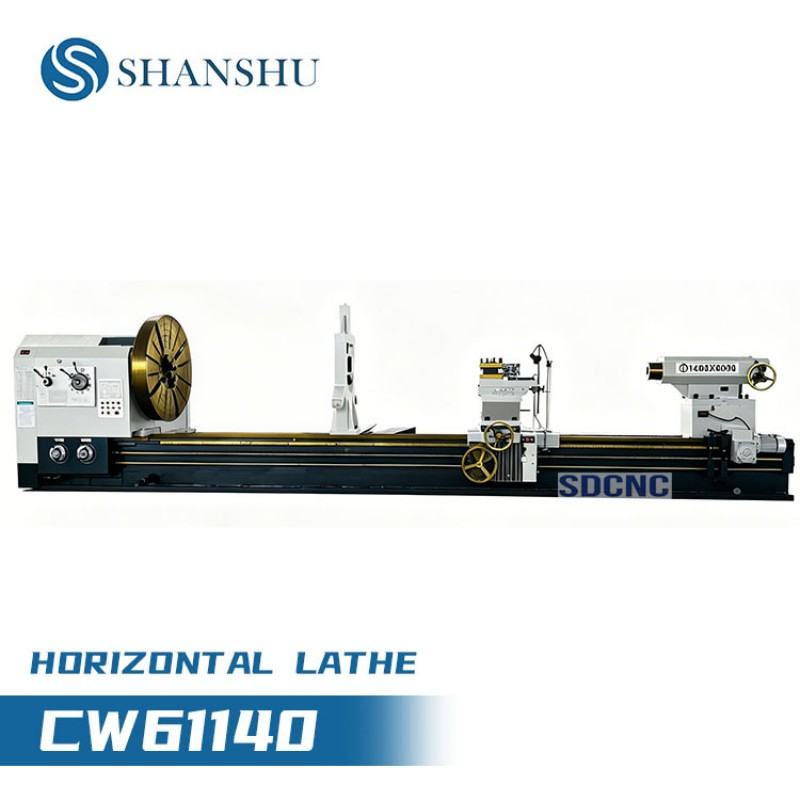

CW61140 Ручной горизонтальный токарный станок для тяжелых условий эксплуатации

Спецификация

UNIT

CW61140

Качели над кроватью

мм

1400

Поперечные направляющие Swingovwr

мм

1000

Расстояние между центрами

мм

1500/3000

Ширина направляющей

мм

755

Макс.грузоподъемность

T

6

Отверстие шпинделя

мм

130

Конусность отверстия шпинделя

—

Метрическая φ140/MT6

Тип носа шпинделя

—

А2-15

Шаги скорости шпинделя

—

Вперед.21 шаг

Диапазон скоростей шпинделя

об/мин

3.15-315

Чак

мм

1000 4-кулачковый ручной

Револьверная головка/инструментальный пост

—

/Ручная револьверная головка, 4 позиции

Размер хвостовика инструмента

мм

45×45

Перемещение по оси Y

мм

620

перемещение по оси Z

мм

1350/2850

Подача по оси X/диапазон

мм/об

56/0,05-6

Степень/диапазон подачи по оси Z

мм/об

56/0,1-12

Ускоренный ход по оси X

мм/мин

1870

Ускоренный ход по оси Z

мм/мин

3740

Марка/диапазон метрической резьбы

мм

44/1-120

Класс/диапазон дюймовой резьбы

ТПИ

31/28-3/8

Модуль класса резьбы/диапазона

мм

45/0,5-60

Марка/диапазон резьбы DP

ДП

30/56-1

Диаметр пиноли Тейлсток

мм

φ140

Конус пиноли Tailstosk

мм

МТ6

Ход пиноли задней бабки

мм

300

Главный одноцилиндровый двигатель

кВт

22

Двигатель ускоренного хода

кВт

1.5

Двигатель насоса охлаждающей жидкости

кВт

0.125

Ширина х Высота

мм

2250×2050

Длина

мм

4600/6100

Вес нетто

T

11,2/12,3
