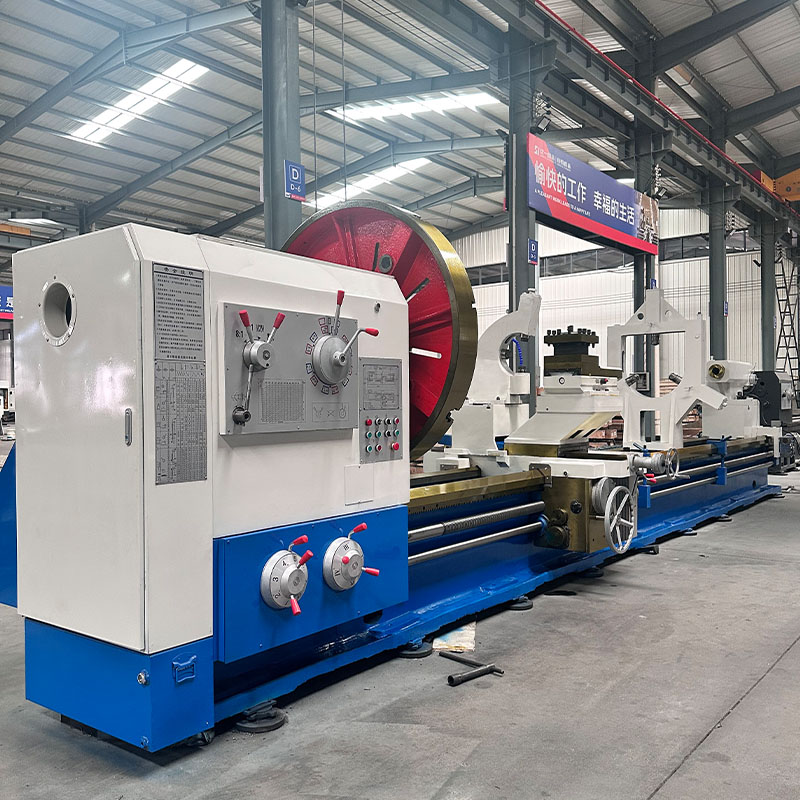

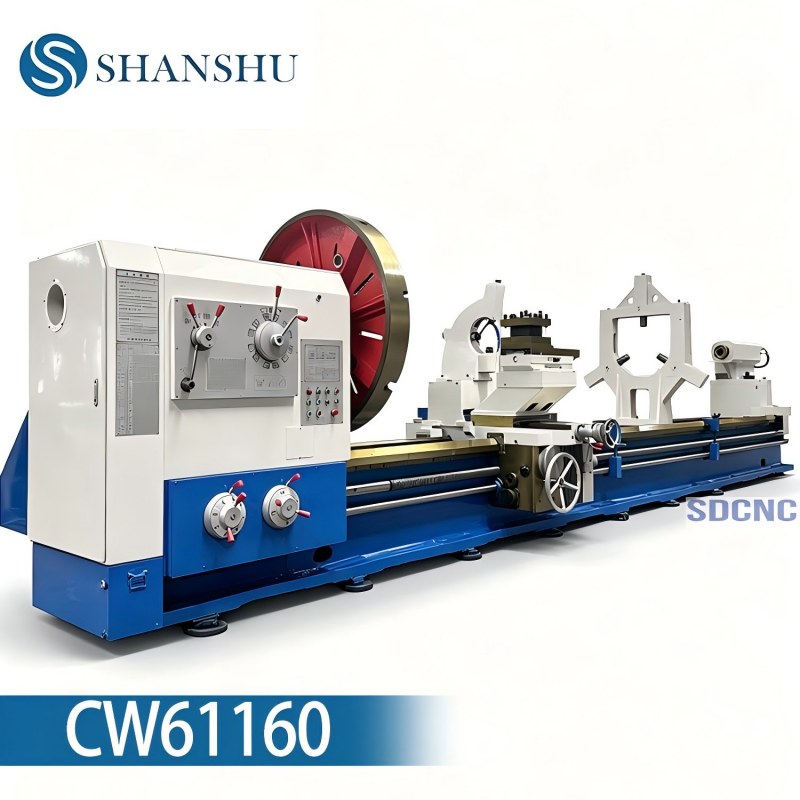

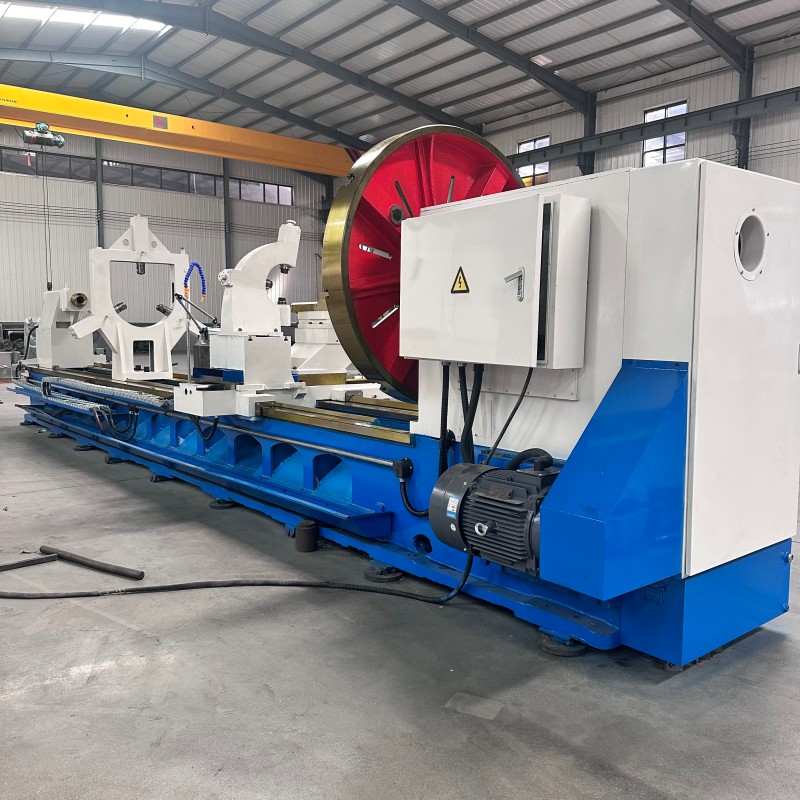

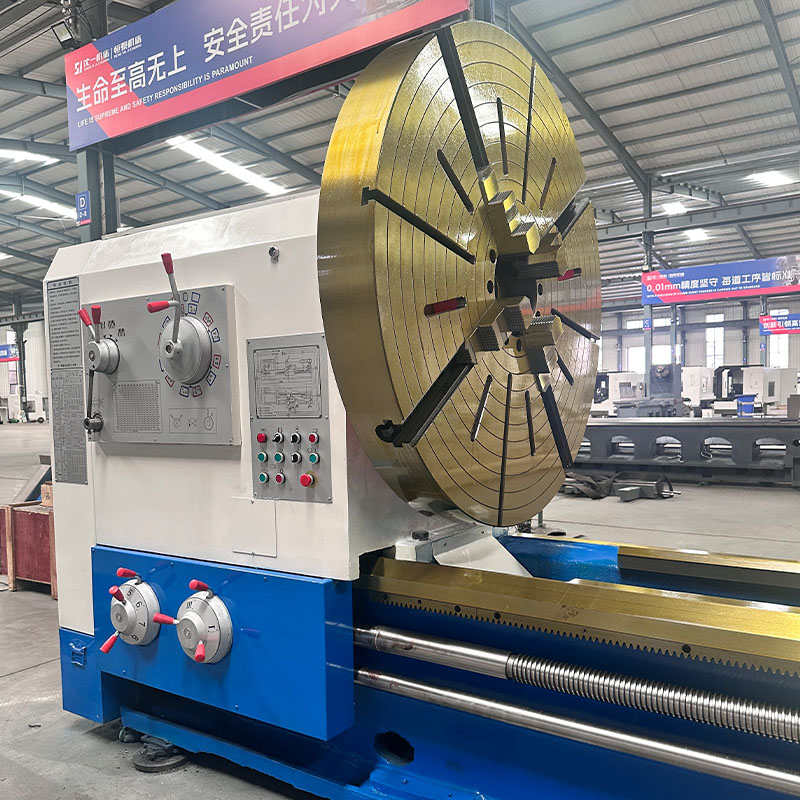

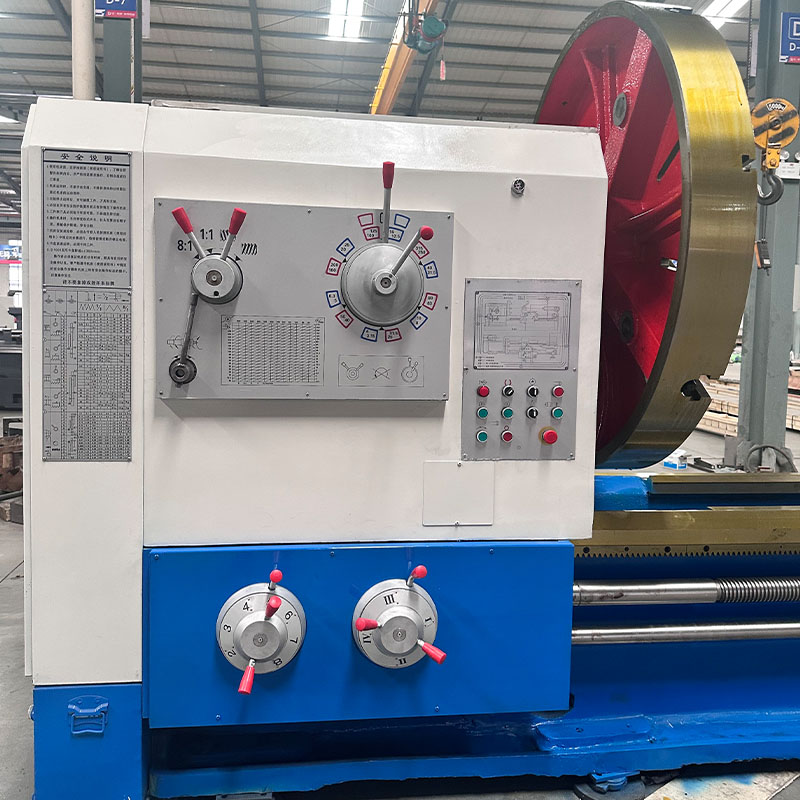

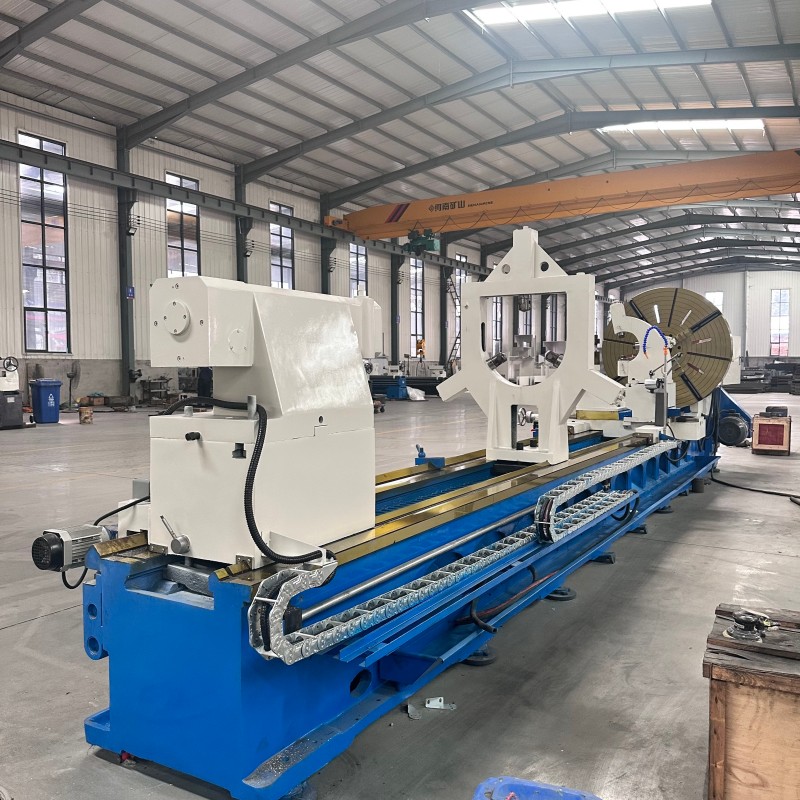

CW61160X8000 Тяжелый токарный станок

CW61160X8000 — ручной горизонтальный токарный станок для тяжелых условий эксплуатации. Он имеет поворот над станиной 1600 мм и максимальную длину заготовки 8000 мм, оснащен тяжелой чугунной станиной и широкими закаленными направляющими.
Этот станок предназначен для точения, торцовки, нарезания канавок, растачивания и обработки многопрофильной резьбы. Оснащенный усиленной передней бабкой, тяжелой задней бабкой и большим отверстием шпинделя, он обрабатывает длинные валы, фланцы, цилиндры и другие крупногабаритные детали из тяжелого металла. Широко применяется в металлургии, горнодобывающей промышленности, производстве ветроэнергетического оборудования, литейных и ремонтных мастерских.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
CW61160X8000
Марка продукта:
SDCNC

CW61160X8000 Тяжелый токарный станок с большим поворотом для обработки металлических компонентов

Описание продукта

Спецификация	UNIT	CW61100	CW61125	CW61140	CW61160
Качели над кроватью	мм	1000	1250	1400	1600
Поперечные направляющие Swingovwr	мм	610	850	1000	1200
Расстояние между центрами	мм	1500/3000	1500/3000	1500/3000	1500/3000
Ширина направляющей	мм	755	755	755	755
Макс.грузоподъемность	T	6	6	6	6
Отверстие шпинделя	мм	130	130	130	130
Конусность отверстия шпинделя	—	Метрическая φ140/MT6	Метрическая φ140/MT6	Метрическая φ140/MT6	Метрическая φ140/MT6
Тип носа шпинделя	—	А2-15	А2-15	А2-15	А2-15
Шаги скорости шпинделя	—	Вперед.21 шаг	Вперед.21 шаг	Вперед.21 шаг	Вперед.21 шаг
Диапазон скоростей шпинделя	об/мин	3.15-315	3.15-315	3.15-315	3.15-315
Чак	мм	1000 4-кулачковый ручной	1000 4-кулачковый ручной	1000 4-кулачковый ручной	1000 4-кулачковый ручной
Револьверная головка/инструментальный пост	—	Ручная турель, 4 позиции	/Ручная револьверная головка, 4 позиции	/Ручная револьверная головка, 4 позиции	Ручная револьверная головка, 4 положения
Размер хвостовика инструмента	мм	45×45	45×45	45×45	45×45
Перемещение по оси Y	мм	520	620	620	620
перемещение по оси Z	мм	1350/2850	1350/2850	1350/2850	1350/2850
Подача по оси X/диапазон	мм/об	56/0,05-6	56/0,05-6	56/0,05-6	56/0,05-6
Степень/диапазон подачи по оси Z	мм/об	56/0,1-12	56/0,1-12	56/0,1-12	56/0,1-12
Ускоренный ход по оси X	мм/мин	1870	1870	1870	1870
Ускоренный ход по оси Z	мм/мин	3740	3740	3740	3740
Марка/диапазон метрической резьбы	мм	44/1-120	44/1-120	44/1-120	44/1-120
Класс/диапазон дюймовой резьбы	ТПИ	31/28-3/8	31/28-3/8	31/28-3/8	31/28-3/8
Модуль класса резьбы/диапазона	мм	45/0,5-60	45/0,5-60	45/0,5-60	45/0,5-60
Марка/диапазон резьбы DP	ДП	30/56-1	30/56-1	30/56-1	30/56-1
Диаметр пиноли Тейлсток	мм	φ140	φ140	φ140	φ140
Конус пиноли Tailstosk	мм	МТ6	МТ6	МТ6	МТ6
Ход пиноли задней бабки	мм	300	300	300	300
Главный одноцилиндровый двигатель	кВт	22	22	22	22
Двигатель ускоренного хода	кВт	1.5	1.5	1.5	1.5
Двигатель насоса охлаждающей жидкости	кВт	0.125	0.125	0.125	0.125
Ширина х Высота	мм	2000×1800	2000×1950	2250×2050	2250×2150
Длина	мм	4600/6100	4600/6100	4600/6100	4600/6100
Вес нетто	T	9,6/107	10,6/11,7	11,2/12,3	13,1/14,0
