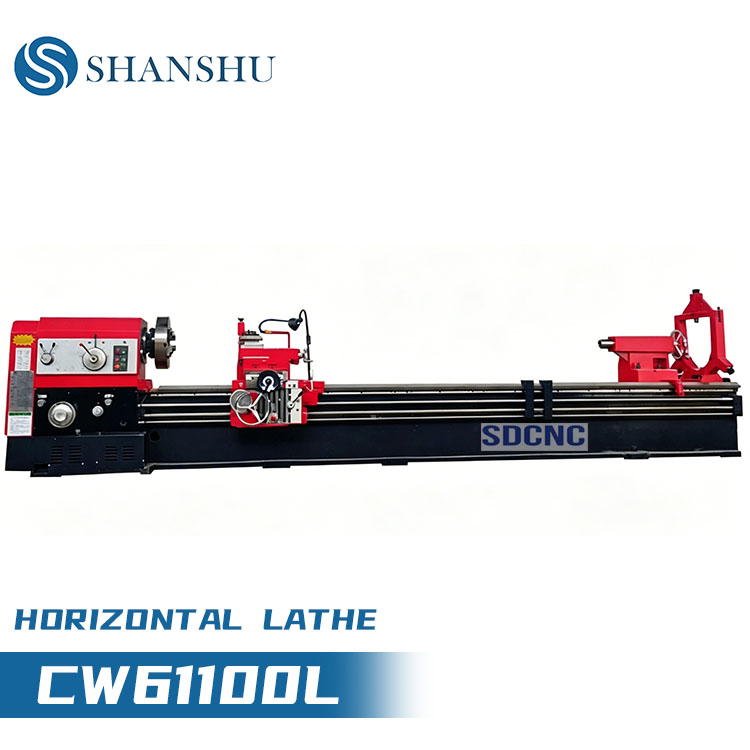

Технические характеристики | Единицы | СК61100Л |
Качели над кроватью | мм | 1000 |
Поворот через поперечную направляющую | мм | 610 |
Расстояние между центрами | мм | 1500/2000/3000/4000/5000/6000/7000/8000 |
Ширина кровати | мм | 755 |
Макс.грузоподъемность | T | 6 |
Отверстие шпинделя | мм | 140 |
Конусность отверстия шпинделя | - | Метрическая φ150/1:20 |
Тип носа шпинделя | - | А2-15 |
Шаги скорости шпинделя | - | 3 шага ВФ |
Диапазон скоростей шпинделя | об/мин | 10-50, 50-115, 115-300 |

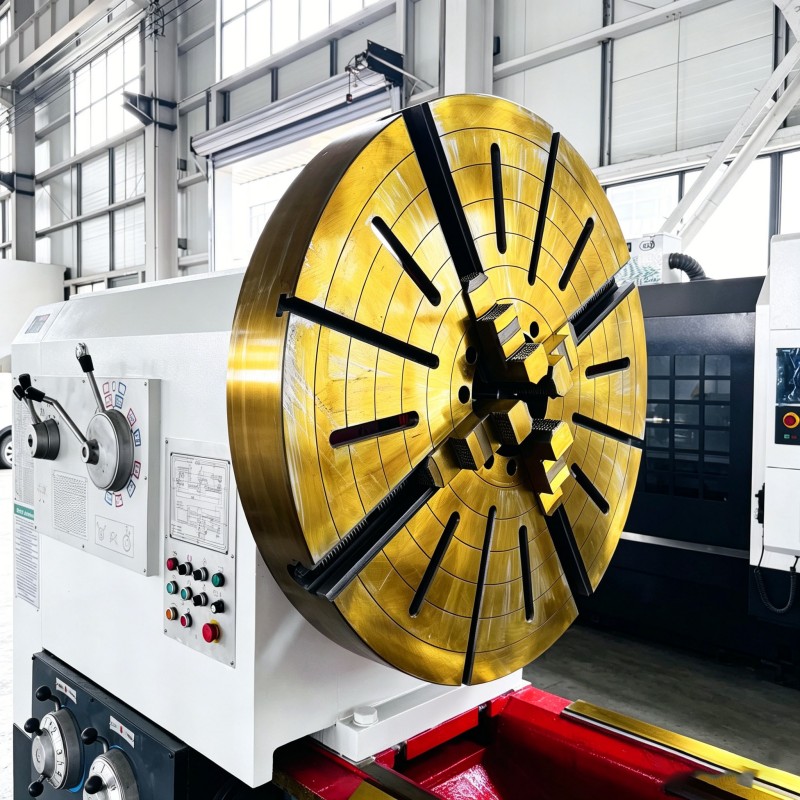

Чак | | φ1000 4-кулачковый ручной |
Инструментальный пост | - | Электрическая 4 станция |
Размер хвостовика инструмента | мм | 40*40 |
перемещение по оси X | мм | 520 |
перемещение по оси Z | мм | 1350/1850/2850/3850/4850/5850/6850/7850 |
Ускоренный ход по оси X | м/мин | 4 |
Ускоренный ход по оси Z | м/мин | 6 |
Диаметр пиноли задней бабки | мм | φ160 |
Конус пиноли задней бабки | - | МТ6 |
Ход пиноли задней бабки | мм | 300 |
Мощность главного двигателя | кВт | 22 |
Мощность двигателя охлаждающей жидкости | кВт | 0.125 |
Вес машины (1500 мм) | T | 10.5 |
Габаритные размеры
(Д*Ш*В)(1500мм) | мм | 5500*2270*2200 |
