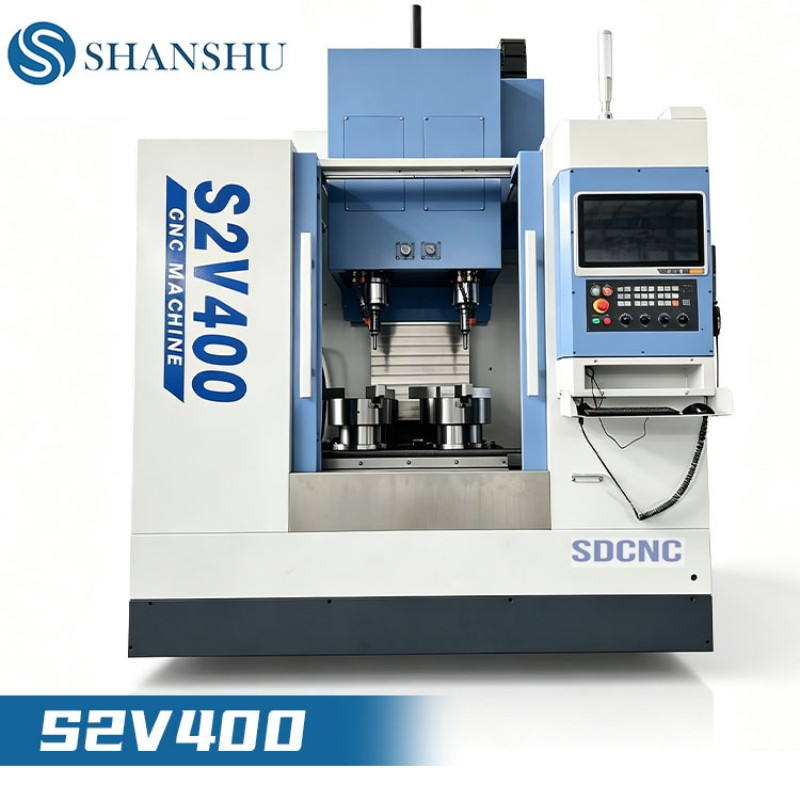

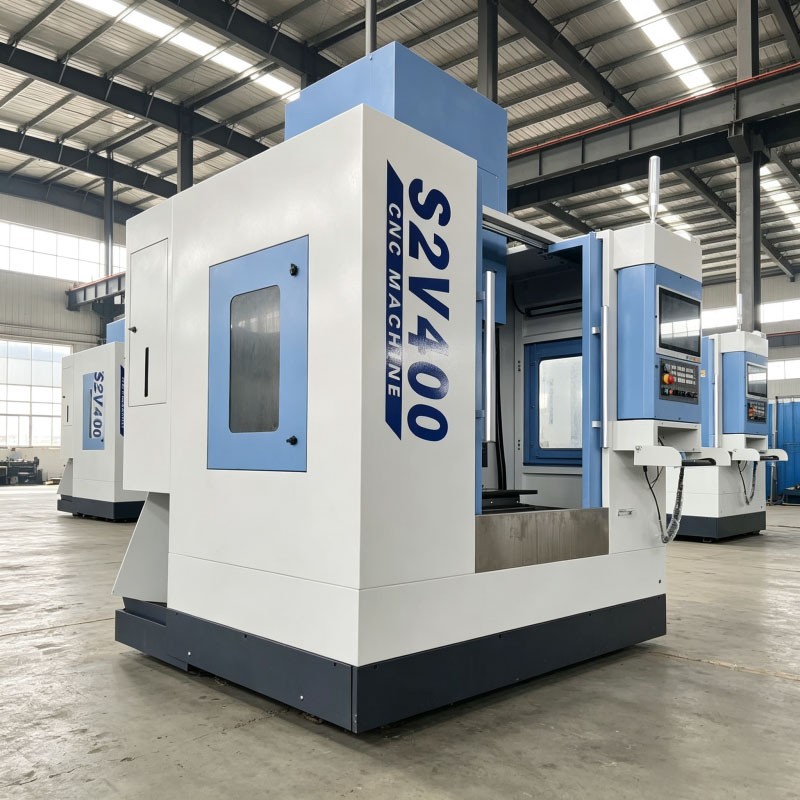

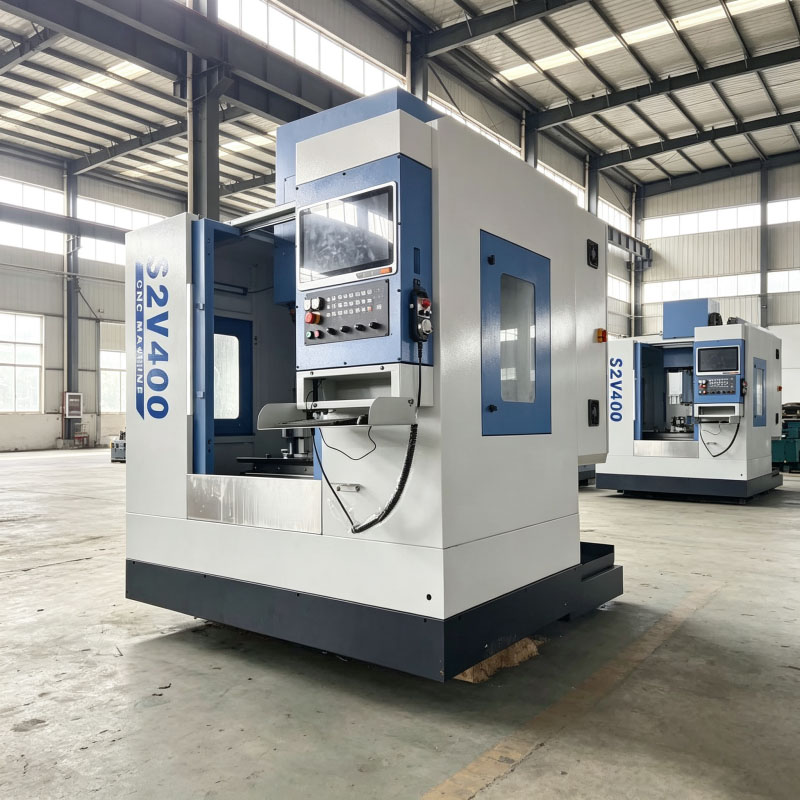

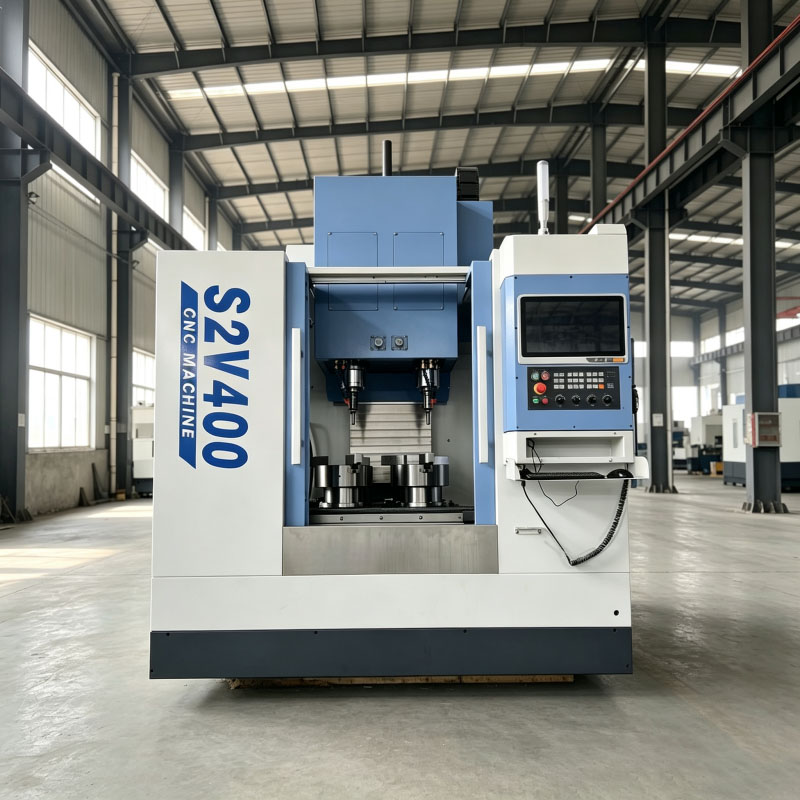

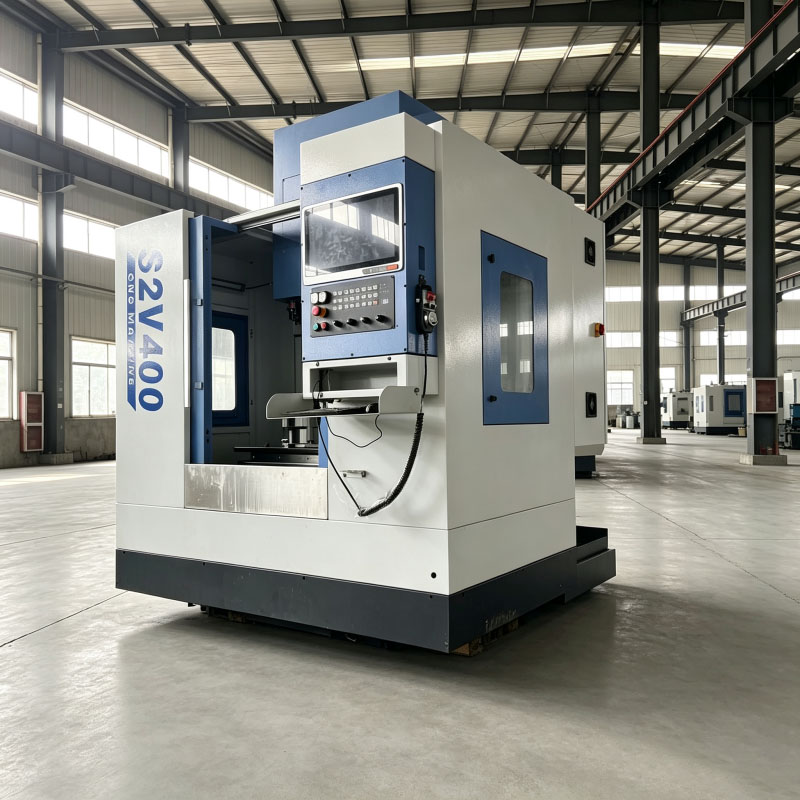

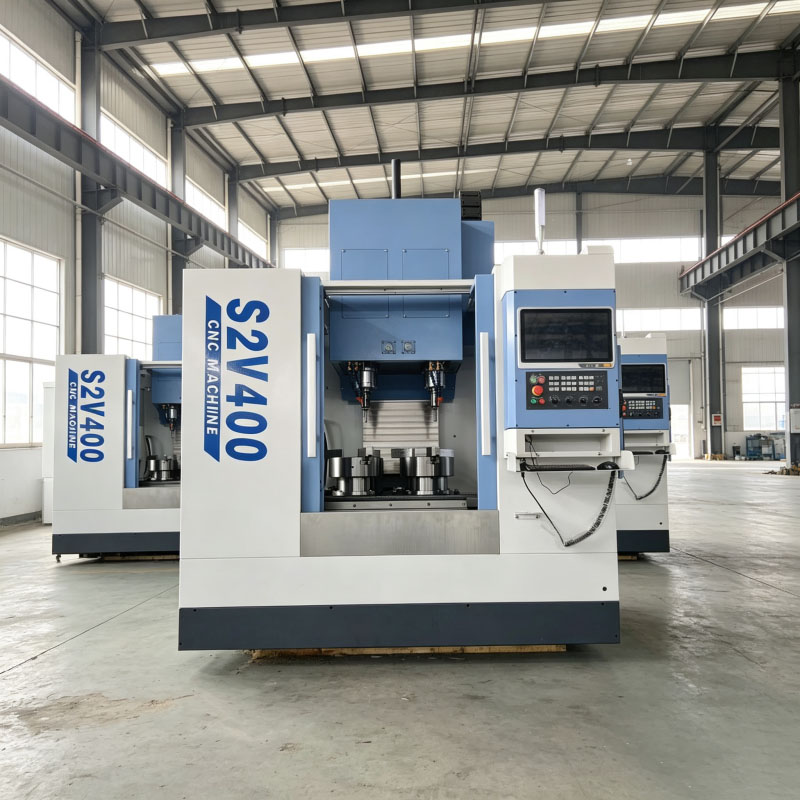

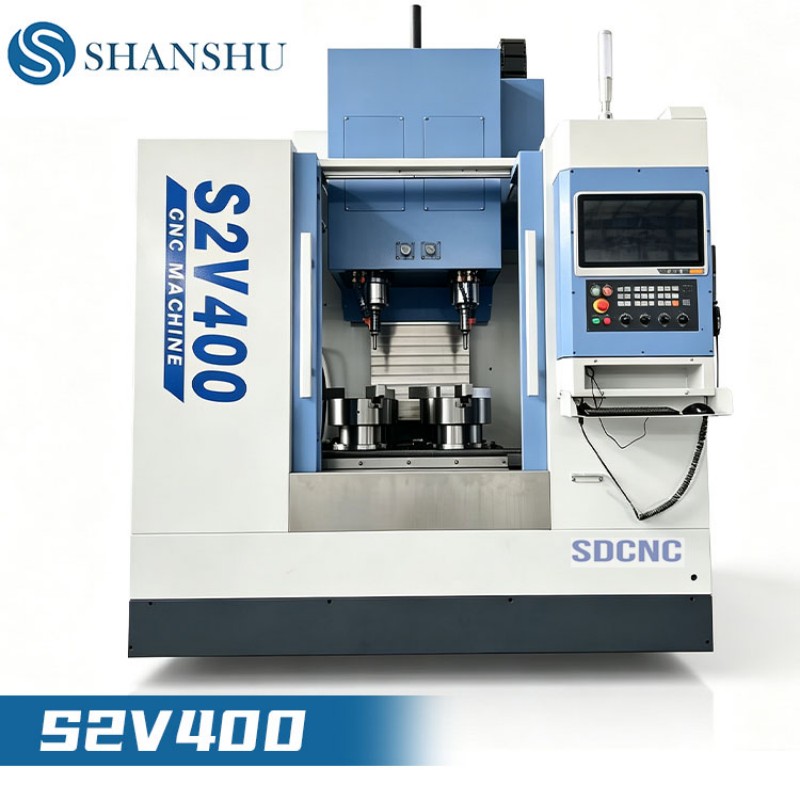

Модель станка: S2V400 (рейка оси Z) |
главная ось
| Отверстие шпинделядиаметр вала шпиндельного узла | BT40
(2 главных вала с шагом 400) |
| Скорость вала (об/мин) | 3000 |
| Главный серводвигатель (кВт) | 7.5 |
Двигатель подачи | Ось XYZ (Нм) | XY7 Z20 |
маршрут или расстояние путешествия | Ход по оси X (мм) | 600 |
| Ход по оси Y (мм) | 400 |
| Ход по оси Z (мм) | 450 |
| Торец вала до поверхности рабочего стола (мм) | 250-700 |
| Расстояние между центром шпинделя и направляющей поверхностью колонны (мм) | 420 |
постановка | Площадь рабочего места (мм) | 800X400 |
| Т-образный паз (ширина × количество × расстояние) (мм) | 18-3-130 |
| Нагрузка на верстак (кг) | 400 |
кормить | Быстрое движение (XYZ) (м/мин) | XY10 Z10 |
винт | Диаметр/шаг (XYZ) (мм) | 3210/4010 |
Тип рельса | линейная направляющая (мм) | Ролики Z45 |
точность
| точность позиционирования (мм) | ±0,02 |
| Точность повторяемости (мм) | ±0,01/300 |
система | | ГСК 980МДи |
еще | Источник энергии воздуха (давление/производительность) (МПа) | 0.6 |
| Тип защиты | Полная защита |
| Смазка, охлаждение | Принудительная смазка с электронным управлением по времени.
Двухконтурный с водяным охлаждением. |
| Вес станка (кг) | 3300 |
