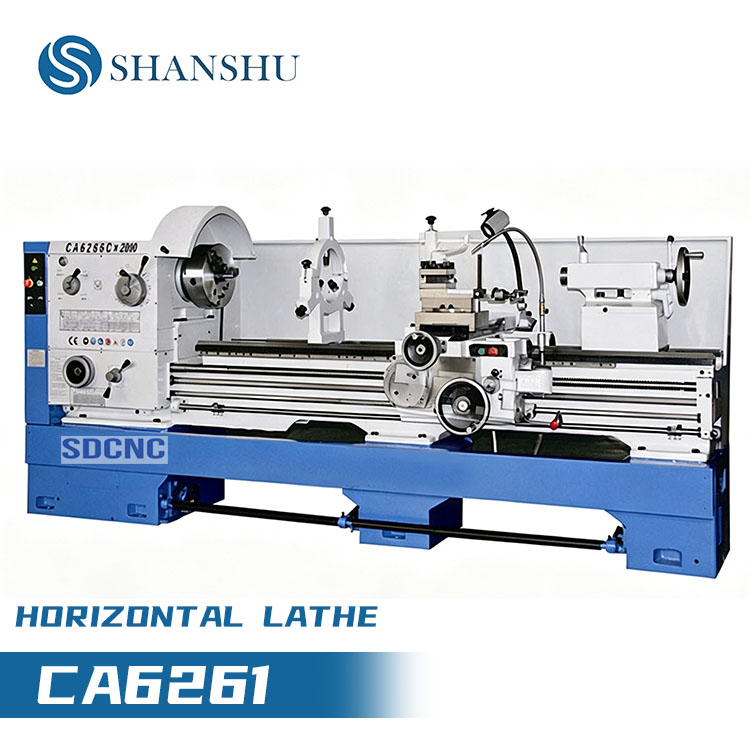

тип | CA6140
CA6240 | CA6150

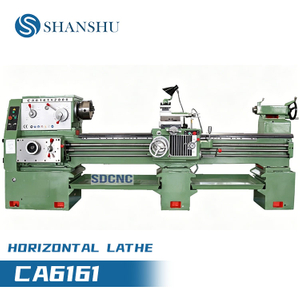

CA6250 | CA6161
CA6261 | CA6166
CA6266 | CA6180
CA6280 |
Макс. качаться над кроватью | 400 мм | 500 мм | 610 мм | 660 мм | 800 мм |
Макс. качаться над каретой | 210 мм | 300 мм | 370 мм | 400 мм | 540 мм |
Макс. качаться в промежутке | 630 мм | 720 мм | 830 мм | 880 мм | 1020 мм |
Макс. эффективная длина в зазоре | 210 мм |
Макс. длина заготовки | 750/1000/1500/2000/2200/3000/4000мм |
Ширина кровати | 400 мм |
Секция токарного инструмента | 25×25 мм |
Двигатель главного шпинделя | 7,5 кВт (10 л.с.) |
Шпиндель |
Скорость шпинделя | 16--1400 об/мин (24 шага) |
Отверстие шпинделя | 52 мм (80 мм), (105 мм) |
Конус шпинделя | №6(MT6)(Φ90 1:20)[Φ113:20] |
Кормить |
НЕТ. корма | (64 вида)(для каждого) |
Диапазон метрических резьб | (1-192 мм) (44 вида) |
Диапазон дюймовой резьбы | (1-24 точек на дюйм) (21 вид) |
Диапазон резьб модуля | 0,25-48 (модуль 39 видов) |
Диапазон диаметральных шагов резьбы | 1-96ДП (37 видов) |
задняя бабка |
Макс. ход шпинделя задней бабки | 150 мм |
Диаметр шпинделя задней бабки | 75 мм |
Конусность центрального отверстия шпинделя задней бабки | 1-96ДП (37 видов) |
Размеры упаковки (Д*Ш*В) |
Габаритные размеры для 750мм | 2440×1140×1750 мм |
Габаритные размеры на 1000мм | 2700×1140×1750 мм |
Габаритные размеры на 1500мм | 3200×1140×1750 мм |
Габаритные размеры на 2000мм | 3700×1140×1750 мм |
Габаритные размеры на 2200мм | 4030×1140×1750 мм |
Габаритные размеры на 3000мм | 4800×1140×1750 мм |
Габаритные размеры на 4000мм | 5680×1140×1750 мм |
Вес (кг) |
Габаритные размеры для 750мм | 2100 | 2170 | 2300 | 2400 | 2520 |
Габаритные размеры на 1000мм | 2200 | 2260 | 2380 | 2580 | 2720 |
Габаритные размеры на 1500мм | 2380 | 2450 | 2577 | 2830 | 3000 |
Габаритные размеры на 2000мм | 2750 | 2800 | 3000 | 3050 | 3300 |
Габаритные размеры на 2200мм | 2800 | 3000 | 3150 | 3400 | 3500 |
Габаритные размеры на 3000мм | 3300 | 3500 | 3600 | 4000 | 4220 |
Габаритные размеры на 4000мм | 3500 | 3800 | 3950 | 4600 | 4900 |
