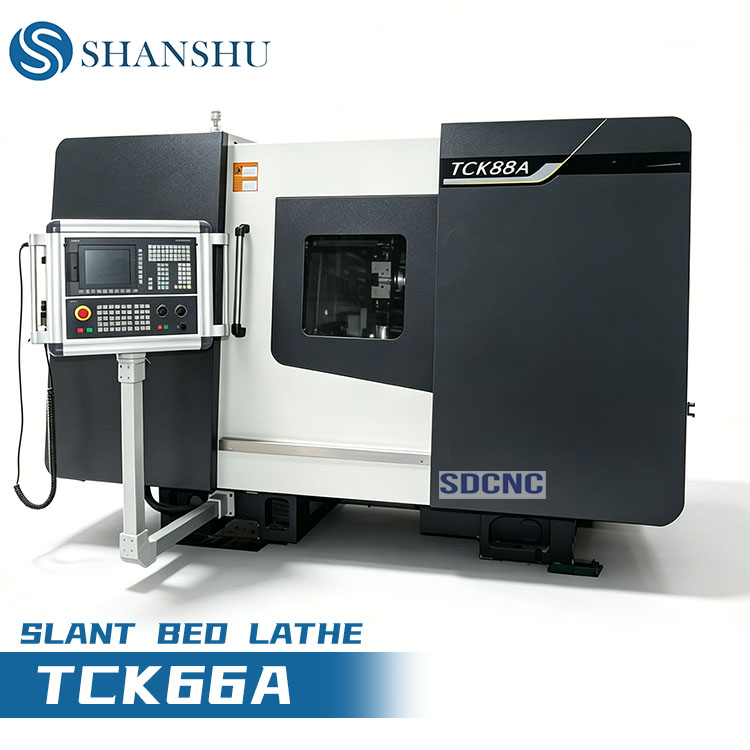

СПЕЦИФИКАЦИИ | Единица | ТСК66А |
Макс.качаться над кроватью | мм | 660 |
Макс.качаться над слайдом | мм | 500 |
Макс. длина обработки | мм | 1000/1500/2000/3000/4000+ |
Максимальная емкость бара | мм | 75/90 |
Макс.диаметр обработки (пластина) | мм | 500 |
Тип носа шпинделя | | А2-8/А2-11 |
Отверстие шпинделя | мм | φ86/Φ104 |
Диапазон скоростей шпинделя | мин | 3500/1500 |
Режим смещения шпинделя | | Бесступенчатый |
Мощность двигателя шпинделя | кВт | 15 |
Тип патрона | | Гидравлический |
Размер патрона | Дюйм | 12 |
Ускоренный ход по оси X | м/мин | 12 |
Ускоренный ход по оси Z | м/мин | 15 |
Крутящий момент серводвигателя оси X | Нм | 15 |
Крутящий момент серводвигателя оси Z | Нм | 15 |
перемещение по оси X | мм | 330 |
перемещение по оси Z | мм | 1050/1550/2050/3050/4050+ |
Тип оси X/Z | мм | 55/55Линейный рельс |
Тип поста инструмента | | Горизонтальные 12 станций |
Размер хвостовика инструмента | мм | Цилиндрические фрезы25×25/расточный инструмент32/40 |
Тип задней бабки | | Гидравлический дополнительный сервопривод |
Форма направляющей Tailslock | | Жесткий рельс |
Диаметр пиноли хвостовой бабки | мм | 100 |
Пока складское перо не развалится | мм | 150 |
Конус пиноли хвостовой бабки | | МТ5# |
Общая номинальная мощность | кВт | 22 |
Общий номинальный ток | A | 30 |
Вес нетто | кг | 6500/7500/Б500/10500/11500+ |
Габариты машины(Д×Ш×В) | мм | 5000/5500/6000/8000+×2150×2350 |
