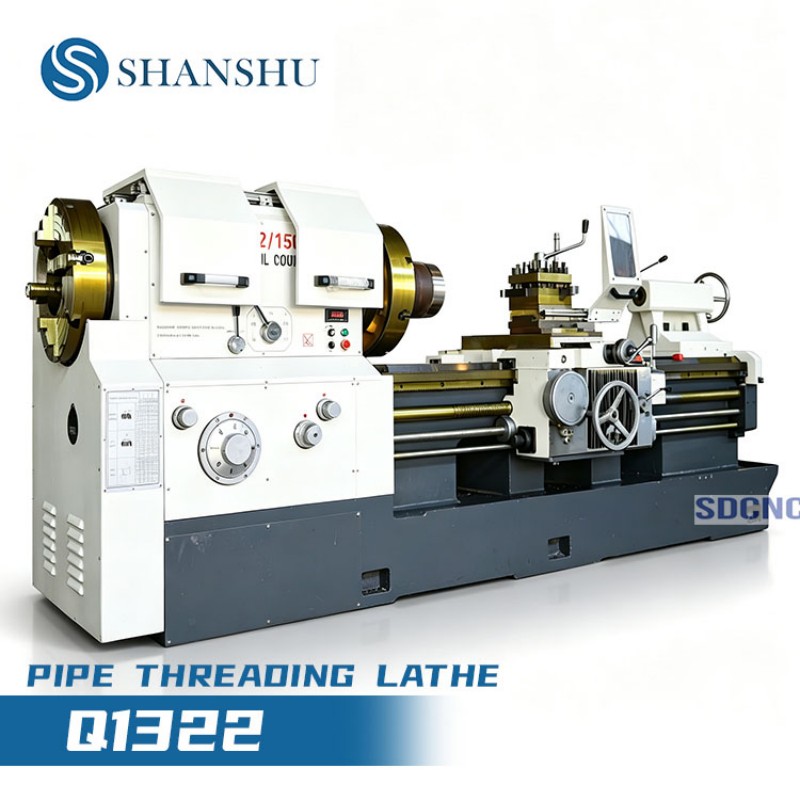

СПЕЦИФИКАЦИИ | Единицы | Q1322 |
Качели над кроватью | мм | 630/800 |
Поворот через поперечную направляющую | мм | 340/520 |
Расстояние между центрами | мм | 1500/3000 |
Диапазон трубной резьбы | мм | 50-220 |
Ширина направляющей | мм | 550 |
Макс. грузоподъемность | кг | 3000 |
Отверстие шпинделя | мм | 230 |
Шаги скорости шпинделя | - | ВФ. 4 шага |
Диапазон скоростей шпинделя | об/мин | 20-550 |
Чак | мм | φ520 4-кулачковый ручной |
Револьверная головка/инструментальный пост | - | Ручное 4 положения |
Размер хвостовика инструмента | мм | 32 х 32 |
перемещение по оси X | мм | 320/420 |
перемещение по оси Z | мм | 1350/2850 |
Шаг подачи по оси X/диапазон | мм/об | 22/0,02-0,45 |
Шаг подачи по оси Z/диапазон | мм/об | 26/0,07-1,33 |
Ускоренный ход по оси X | мм/мин | 2300 |
Ускоренный ход по оси Z | мм/мин | 4000 |
Виды/диапазон метрической резьбы | мм | 1-15 |
Виды/диапазон дюймовой резьбы | ТПИ | 14-1 |
Диаметр пиноли задней бабки | мм | 100 |
Конус пиноли задней бабки | - | МТ5 |
Ход пиноли задней бабки | мм | 250 |
Двигатель главного шпинделя | кВт | 11 |
Двигатель ускоренного хода | кВт | 0.3 |
Двигатель насоса охлаждающей жидкости | кВт | 0.125 |
Вес за 1500 | кг | 4500 |
Вес за 3000 | кг | 5700 |
Размерность за 1500 | мм | 3700x1650x1550 |
Размерность за 3000 | мм | 5200x1650x1550 |
